全纖維臺車回火爐

    全纖維臺車回火爐主要供一般大、中型金屬或合金機件在額定溫度下熱處理之用。

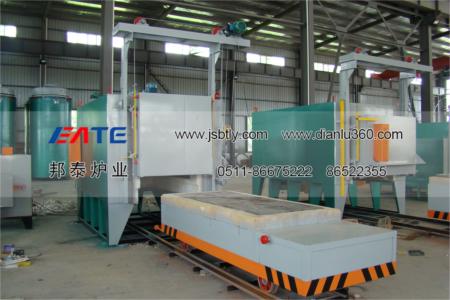

    全纖維臺車回火爐外殼有鋼板和型鋼焊接而成，臺車由型鋼及鋼板焊接，臺車通過與爐襯的軟接觸和沙封機構來減少熱輻射及對流損失，有效保證爐體密封性。

    通風機由鼓風機和導風板組成，鼓風電動機與加熱元件有電氣連鎖，只有當鼓風機接通后加熱元件才能通電，這樣可保證加熱元件能在通風循環的情況下工作。

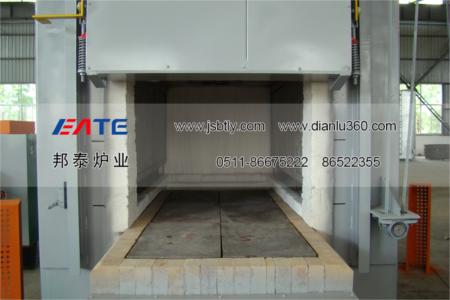

    爐襯：該爐爐體部分采用全纖維，纖維根據爐膛尺寸定做成模塊，將纖維壓縮成塊狀進行現場筑棉，固定方式采用穿肖加鉤釘固定，即在塊狀纖維棉中均勻穿肖，然后用鉤釘鉤住穿肖，拉緊后與爐體焊接。在臺車耐壓部分采用高鋁磚砌筑，下部均有保溫磚保溫。

    臺車上按裝有耐壓抗高溫的鑄鋼爐底板，以承載工件之用。為了防止工件加熱后產生的氧化皮通過爐底板間的縫隙落入加熱元件周圍而造成加熱元件損壞，因此爐底板與爐體接觸處采用插入式接觸。

    爐門的升降是通過滾輪在導軌上.上下滾動來實現的，并采用先進的彈簧壓緊裝置密封，這樣既保證了在關閉時爐門纖維與爐體纖維之間的吻合密封，又保證了在啟閉的過程中不會摩擦損傷纖維。爐門及臺車的動力均是由電動機提供的，并具有可控制動功能。

    電爐各活動機構采用連鎖控制，即爐門打開后自動切斷加熱元件的電源，同時恢復臺車行走時的電源；爐門關閉后自動切斷臺車行走電機的電源，同時恢復加熱元件的電源，防止由于誤操作而發生事故。

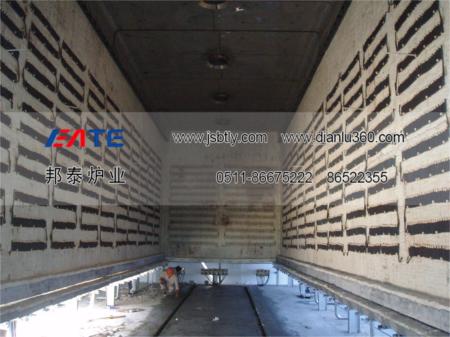

    加熱元件采用高溫電阻合金絲繞制成帶狀和螺旋狀，分別吊掛在爐側及擱置臺車擱絲磚上，并用高鋁瓷釘和擱絲磚固定，防止脫出。

    全纖維臺車回火爐分多區控溫，爐溫控制系統采用先進的智能溫度控制儀來實現爐膛內的升溫和爐溫控制，本系統具有先進的智能PID控制算法，五位LCD顯示，具有自整定、自適應功能，控溫和爐溫同時顯示，并能根據工件的工藝要求進行程序編制和控制,自動調節控制爐膛內的加熱功率，操作方便，配套控制系統還具有聲光超溫報警等功能。全纖維臺車回火爐爐溫控制系統功率觸發采用三相三線制無觸點輸出模塊配套雙向可控硅，控溫穩定。本系統另配有一臺溫度記錄儀，能及時準確的記錄下每一爐的溫度，以備查驗。
